EEN condensator is een warmtewisselaar die warmte uit een koelgasproductie en deze weer in vloeibare toestand omzet zodat de koelcyclus kan doorgaan. Kortom: het geeft de warmte die in een koude ruimte wordt opgenomen, af aan de buitenomgeving. Zonder een goed functionerende condensor kan geen enkel koel- of airconditioningsysteem efficiënt functioneren – of helemaal niet.
Of u nu een koelfaciliteit beheert, een industriële koelmachine exploiteert of apparatuur specifiek voor een werkplaats met constante temperatuur, als u de condensorfunctie, -typen en -prestatiegegevens begrijpt, kunt u slanker, kosteneffectievere vereisten nemen.
Condensordefinitie: wat is precies een condensor?
EEN-condensor is een apparaat dat hete koelmiddeldamp onder hoge druk afkoelt totdat deze condenseert tot een vloeistof. Het zit op de "hoge kant" van een koel- of airconditioningcircuit – na de compressor en vóór de expansieklep. Bij de faseverandering van gas naar vloeistof komt latente warmte vrij, de condensor overdraagt aan een koelmedium (lucht van water).
In het dagelijks taalgebruik verwarren mensen 'condensor' soms met 'compressor'. Het onderscheid is eenvoudig:
- Compressor – verhoogt de druk en temperatuur van het koelgas.
- Condensor – de warmte verandert en het gas verandert in een vloeistof.
Het woord ‘condenseren’ beschrijft dit faseveranderingsproces. Je zult het ook geschreven zien als condenserende eenheid wanneer de condensor wordt gecombineerd met een compressor in één enkel pakket.
Hoe werkt een condensator? Stap voor stap
De werking van de condensor volgt vier duidelijke fases binnen de bredere koelcyclus:
- Er komt heet gas binnen. Oververhitte koelmiddeldamp uit de compressor (doorgaans 60–90 °C) stroomt in de condensorinlaat.
- Ontoververhitting. De vochtige koelt eerst af tot de verzadigingstemperatuur (condensatietemperatuur) terwijl deze door de spiraal of buizen weerstand biedt.
- condensatie. EENt verzadigingstemperatuur het koelmiddel geeft zijn latente warmte vrij en verandert van fase van gas naar vloeistof. Dit is waar ~70-80% van de totale warmteafwijzing wordt genegeerd.
- Onderkoeling. Het nu vloeibare koelmiddel koelt een paar graden onder de verzadiging af voordat de condensor achterblijft, waardoor de systeemefficiëntie wordt verbeterd en flash-gas in de vloeistofleiding wordt voorkomen.
Het koelmedium – lucht die deur ventilatoren wordt geblazen of water dat door een toren circuleert – absorbeert deze warmte en voert deze af van het systeem. Het temperatuurverschil tussen het koelmiddel en het koelmedium (zogenaamde temperatuur benaderen ) bepalen direct hoe efficiënt de condensor werkt; een kleinere aanpak betekent een hogere efficiëntie.
Sleutelfuncties van een condensor in een koelsysteem
De condensor bevat meerdere overlappende functies, die allemaal essentieel zijn voor de betrouwbaarheid van het systeem en de energie-efficiëntie:
Warmte afwijzing
Het primaire doel. De condensor drijft de verzamelde warmte uit de gekoelde ruimte plus de warmte die door de compressor wordt toegevoegd. Voor een koelsysteem van 10 kW stoot een condensor meestal water af 12–14 kW warmte (de extra 2–4 kW komt van compressorwerk).
Koudemiddelfaseconversie
Door koelmiddeldamp in vloeistof om te zetten, zorgt ervoor dat de condensor ervoor zorgt dat het expansieventiel en de verdamper kunnen functioneren. Geen condensatie = geen vloeibaar koelmiddel = geen koeleffect stroomafwaarts.
Drukregeling aan de hoge kant
Het vermogen van de condensor om warmte af te stoten, bepaalt de condensatiedruk. Een kleine vuile condensor verhoogt de kopdruk, waardoor de compressor harder moet werken, waardoor het energieverbruik wel goed werkt 3–5% per 1 °C stijging van de condensatietemperatuur .
Onderkoeling van het vloeibare koelmiddel
De goed ontworpen condensor van EEN zorgt voor onderkoeling van 3–8 °C, waardoor dampbellen in de vloeistofleiding worden voorkomen, het koeleffect wordt vergroot en de COP (Coefficient of Performance) wordt verbeterd.
Bescherming van de werking van de compressor
Door de persdruk binnen de ontwerplimieten te houden, voorkomt het oververhitten van de condensor van de compressor en mechanische belasting – een van de belangrijkste oorzaken van voortijdige compressorstoringen.
Soorten condensors: luchtgekoeld versus watergekoeld versus verdampend
De drie belangrijkste typen condensor zijn elk geschikt voor verschillende toepassingen, klimaten en budgetten:
| Typ | Koelmedium | Typische naderingstemp. | Watergebruik | Beste voor |
|---|---|---|---|---|
| EENir-gekoeld | EENomgevingslucht | 8–15 °C | Geen | Koudeopslag, rooftopunits, kleine koelmachines |
| Watergekoeld | Gekoeld/torenwater | 3–6 °C | Hoog | Grote industriële koelmachines, proceskoeling |
| Verdampend | EENir waternevel | 4–8 °C | Matig | Heet en droog klimaat, gemiddelde industriële belasting |
EENir-gekoelde condensors
Het meest gebruikte type wereldwijd. Omgevingslucht wordt door een of meer ventilatoren over lamellenspiralen geperst. Er is geen waterinfrastructuur nodig , waardoor de installatie eenvoudig en de onderhoudskosten laag zijn. De luchtgekoelde condensorserie van Brozercool maakt gebruik van zeer concurrerende koperen buizen met aluminium lamellen en EC-ventilatormotoren, waardoor specifieke warmteafvoersnelheden van meer dan 1,8 kW/m² worden bereikt.

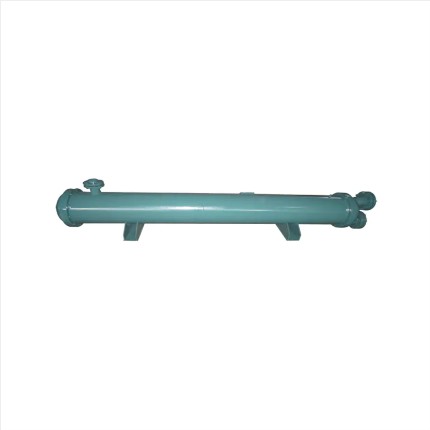

Watergekoelde condensors
Shell-and-tube-platenwarmtewisselaars die water als koelmedium gebruiken. Ze bereiken een lagere condensatietemperatuur, waardoor de COP van het systeem wordt verbeterd 10–20% vergeleken met luchtgekoeld in dezelfde omgeving, maar ondergrondse koeltorens, waterbehandeling en complexer onderhoud.
Verdampingscondensors
Er wordt water over de spoel gespoten terwijl er lucht doorheen wordt geblazen; verdamping koelt de spiraal af tot onder de droge boltemperatuur van de omgeving. Ideaal waar water beschikbaar maar niet overvloedig is, en waar de omgevingstemperatuur hoog is.
Wat is het gebruik van een condensor in verschillende vertragingen?
Condensors verschijnen overal waar warmte van de ene plaats naar de andere moet worden verplaatst. Dit zijn de meest waardevolle toepassingen in de echte wereld:
- Koel- en vershoudruimtes – Luchtgekoelde condensatie-units temperatuur van 10 °C tot −30 °C, waardoor vlees, groenten, zuivel en farmaceutische producten worden geconserveerd.
- Werkplaatsen met constante temperatuur – Nauwkeurige condensatieregeling houdt procestemperatuur binnen ±0,5 °C voor elektronicaproductie en precisiebewerking.
- Industriële koelmachines – Watergekoelde condensors in schroef- of centrifugaalkoelmachines bedienen grote HVAC-belastingen variërend van 100 kW tot verschillende MW.
- Parallelle koelrekken – Supermarkten en voedseldistributiecentra gebruiken parallelle systemen met meerdere compressoren die één grote condensor delen om de piekafvoerdruk te verminderen.
- Niet-standaard proceskoeling – Chemische fabrieken, brouwerijen en datacentra gebruiken condensors die zijn geïntegreerd in op maat gemaakte koelskids.
- Schroefunits voor lage temperaturen – Snelvriestunnels en vriesdroogapparatuur zijn afhankelijk van condensors met hoge druk voor toepassingen van −40 °C tot −60 °C.
Factoren die de prestaties van de condensor beïnvloeden
Door te begrijpen wat de condensoropbrengst verslechtert of verbetert, kunnen operators de energierekening verlagen en de capaciteit van apparatuur verlengen:
EENomgevingstemperatuur
Elke stijging van de omgevingsluchttemperatuur met 1 °C verhoogt de condensatietemperatuur met ongeveer 1,2–1,5 °C, waardoor het compressorvermogen conventionele met 2–3% . Het plaatsen van condensors op goed geventileerde, schaduwrijke locaties is van cruciaal belang in warme klimaten.
Vervuiling en vuilophoping
Stof, vet van kalkaanslag op condensorvinnen van -buizen zorgt voor thermische weerstand. Uit onderzoek blijkt dat een 10-20% vermindering van de warmteoverdracht van een matig vervuilde condensor, wat zich direct vertaalt in hogere energiekosten.
EENirflow-beperkingen
Hete afvoerlucht die terug door de condensor circuleert (korte cyclus) verhoogt de effectieve omgevingstemperatuur met 5–15 °C. Een goede afstand tot muren en andere eenheden is essentieel.
Koelmiddelvulling
Zowel overbelasting als onderbelasting hebben invloed op condensatie. Door overbelasting wordt de condensor met vloeistof overspoeld, waardoor het actieve condensatieoppervlak kleiner wordt. Onderlading verhoogt de overbelasting en de ontladingstemperatuur buitensporig.
Niet-condenseerbare gassen
EENir of stikstof in het koelmiddelcircuit verzamelt zich in de condensor, waardoor de druk stijgt en het warmteoverdrachtsoppervlak kleiner wordt. Voor grote systemen wordt regelmatig ontluchten of het gebruik van automatische ontluchters aanbevolen.
Brozercool condensorproducten: techniek voor nieuwe eisen
EEN is een professionele fabrikant van koelcondensors. Brozercool ontwerpt en produceert een volledig assortiment condensatieoplossingen voor toepassingen in koude opslag, industriële processen en HVAC – geëxporteerd naar meer dan 80 landen en regio's .

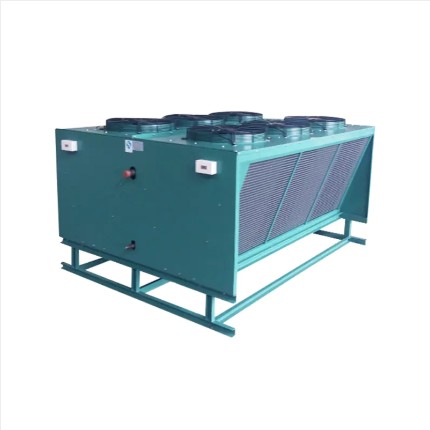

EENir-gekoelde condensorserie
Ontworpen voor buiteninstallatie met koperen buis/aluminium lamellenspiraalconstructie, corrosiebestendige behuizing en opties voor EC-ventilatoren met variabele snelheid. verstelbare in horizontale of verticale uitblaasconfiguraties, passend bij diverse locatie-indelingen.
Watergekoelde compressiecondensatie-units
Compacte, op een skidgemonteerde units met geïntegreerde compressor, pijpenbundelcondensor en bedieningselementen. Geschikt voor koelruimtes, proceskoeling en industriële koelmachines waar water beschikbaar is. COP-waarden bereiken 3,8–4,5 bij economische watertemperatuur.

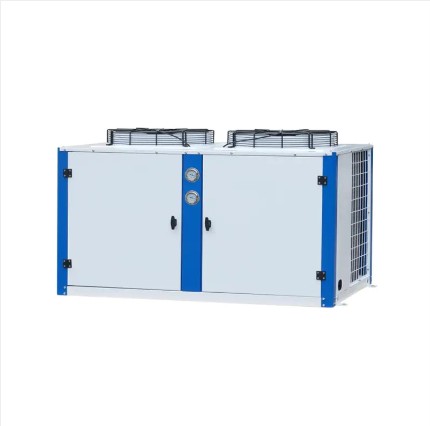

EENir-gekoelde condensatie-units (box- en open type)
Boxcondensorunits bieden weerbestendige behuizingen voor plaatsing op het dak of buiten; open-type units bieden lagere kosten en eenvoudiger onderhoud ter plaatse voor installaties in machinekamers.
Schroef- en parallelle eenheden voor lage temperaturen
Speciaal gebouw voor snelvriezen en koude opslagfaciliteiten met meerdere temperaturen. De condensorcircuits zijn geschikt voor hoge persdrukken en krachtige koudemiddelen, waaronder R404A, R449A, R744 (CO₂) en R290 (propaan).
Afmetingen condensor: wat u moet weten voordat u specificeert
De juiste condensorafmetingen voorkomen zowel ondermaatse eenheden (hoge druk, uitschakelingen) als grote eenheden (onnodige kapitaalkosten). Belangrijke parameters die u moet bevestigen voordat u een condensator verplaatst:
- Totale afstotingswarmte (THR) = koelvermogen opgenomen vermogen compressoras. Altijd op maat voor THR, niet alleen voor koelcapaciteit.
- Ontwerp omgevingstemperatuur – gebruik de drogeboltemperatuur van 1% voor uw locatie (bijvoorbeeld 38 °C voor het Midden-Oosten, 35 °C voor Zuid-Europa).
- Doelcondensatietemperatuur – typische omgevingstemperatuur 10–15 °C voor luchtkoeling; omgevingswater 5–8 °C voor watergekoeld.
- Type koelmiddel – De afmetingen van de condensorspiraal en de kleppen bestaan aanzienlijk tussen R134a, R410A, R404A en CO₂.
- EENbeschikbare voetafdruk en luchtstroomvrijheid – minimaal 1,5–2 m op alle luchtinlaatvlakken voor luchtgekoelde condensors.
Condensoronderhoud: het beste gebeurt om het maximaal te maximaliseren
Goed onderhoud zorgt ervoor dat de condensors hun maximale prestatie blijven draaien en de jaarlijkse energiekosten kunnen verlagen 5–15% . Volg dit schema:
- Maandelijks: Inspecteer en reinig de vinnen van de condensorspiraal met lagedruklucht of een spoelreiniger; Controleer de staat van het ventilatorblad en de riemspanning.
- Driemaandelijks: Meten en registreren van onderkoeling en oververhitting; verifieer de hoofddruk ten opzichte van de ontwerpcurven; Controleer op lekkage van koelmiddel.
- EENjaarlijks: Diep reinigende spoelen; vervang de lagers van de ventilatormotor indien nodig; inspecteur buisplaten en vinnen op correlatie; Controleer het niet-condenseerbare gasgehalte in watergekoelde systemen.
- Alleen watergekoeld: Behandel koelwater om de pH op 7–8,5 om kalkvormende mineralen te voorkomen; inspecteur de binnenkant van de buis elke 2 jaar op de aanslag op biofilm.
Veelgestelde vragen over condensors
Wat is het hoofddoel van een condensor?
Het belangrijkste doel is om de warmte van het koelsysteem naar de omgeving af te voeren, terwijl de hogedruk-koelmiddeldamp weer in een vloeistof wordt verlaagd, zodat de cyclus zich kan herhalen.
Wat gebeurt er als de condensor te klein is?
De te kleine condensor EENn kan de warmte niet snel genoeg afstoten, waardoor de condensatiedruk en -temperatuur stijgen. Dit verhoogt het energieverbruik van de compressor, kan veiligheidsuitschakelingen onder hoge druk veroorzaken en leidt na verloop van tijd tot compressorstoringen.
Waarin verschillend een condensor van een verdamper?
De verdamper absorbeert warmte uit de koelruimte (koelmiddel verdampt), terwijl de condensor warmte naar buiten afstoot (koelmiddel condenseert). Ze hebben tegengestelde warmte-uitwisselingsrollen in de koellus.
Kan ik elk koelmiddel in mijn bestaande condensor gebruiken?
Nee. Condensors zijn ontworpen voor specifieke drukbereiken en koelmiddeleigenschappen. Bevestig altijd de compatibiliteit met de fabrikant voordat u overschakelt op koelmiddelen, vooral wanneer u overschakelt van HFK's naar alternatieven met een lagere GWP, zoals HFO's van CO₂.
Is "condenseren" hetzelfde als "koelen"?
Niet precies. Condensatie effectief specifiek naar de faseverandering van gas naar vloeistof bij constante druk, waarbij latente warmte vrijkomt. Koeling is een bredere term die ook verstandige warmteafvoer (temperatuurdaling) zonder faseverandering omvat. In een condensor vind je zowel de-oververhitting (koeling) als condensatie openvolgend plaats.
Hoe weet ik of mijn condensor gereinigd moet worden?
Vergelijk uw huidige condensatietemperatuur met de ontwerpwaarde voor dezelfde omgevingstemperatuur. Als de werkelijke condensatietemperatuur gelijk is 3 °C of meer boven de ontwerpcurve zijn vuile of geblokkeerde condensorbatterijen een waarschijnlijke oorzaak. Visuele inspectie van het spoeloppervlak is de eenvoudigste bevestiging.
Welke koelmiddelen ondersteunende Brozercool-condensors?
Brozercool condensor- en condensorunitproducten zijn compatibel met een scala aan koelmiddelen, waaronder R22-vervangingsopties, R404A, R407C, R410A, R449A, R134a, R290 (propaan) en R744 (CO₂), afhankelijk van de productserie. Ontdek de productdatasheet van neem contact op met het technische team van Brozercool om de juiste match voor uw toepassing te bevestigen.
