Welk verdampertype is verleden bij uw behoeften op het gebied van koude opslag? DL versus DD versus DJ vergeleken

Bij industriële koelsystemen wel verdamper (luchtkoeler) selectie bepaalt direct het verbruik van koelopslag en de kwaliteitsstabiliteit van opgeslagen goederen. Het DL-type is geschikt voor vershoudopslag boven 0°C, het DD-type voor koude opslag bij -18°C en het DJ-type voor snelvriesopslag onder -25°C . De belangrijkste verschillen tussen de drie modellen liggen in de lamellenafsten, koelcapaciteit en ontdooimethoden. Een niet-overeenkomende selectie zal leiden tot verstopping door vorst, een stijgingd verbruik van productbederf. Bij de selectie moet uitgebreid rekening worden gehouden met de opslagtemperatuur, producteigenschappen en warmtebelasting, in plaats van uitsluitend op ervaring te vertrouwen.

Classificatie en henmatige temperatuurbereiken van luchtkoelers uit de D-serie

De luchtkoelers uit de D-serie die meestal worden gebruikt in industriële koelopslag zijn mechanisch in drie modellen op basis van de plaatselijke temperatuur, die elk versterkt met verschillende koelvereisten en opslagtemperatuuromgevingen:

• DL-type hogetemperatuurverdamper : Toepasbaar voor opslagtemperatuur boven 0°C, voornamelijk gebruikt voor het vers bewaren van fruit, groenten, verse eieren, thee en airconditioningsystemen voor grote werkplaatsen.
• DD-type verdamper voor gemiddelde temperatuur : Toepasbaar voor bewaartemperatuur van -1°C tot -18°C, geschikt voor het koel bewaren van vlees, vis, ijs en ander diepvriesvoedsel.
• DJ-type lagetemperatuurverdamper : Toepasbaar voor opslagtemperatuur onder -18°C, voornamelijk gebruikt voor het snel invriezen van vers vlees, vis, dumplings en ander voedsel, met opslagtemperatuur doorgaans lager dan -25°C.

De belangrijkste structurele verschillen tussen de drie modellen worden weerspiegeld afstand van de vin and luchtstroom ontwerp . Bij lage temperaturen condenseert het vocht in de lucht sneller en bevriest het op het verdamperoppervlak sneller, dus het DJ-type gebruikt een grotere lamelafstand (meestal 6 mm tot 9 mm), terwijl het DL-type een kleinere lamelafstand heeft ( vrijwel 4 mm tot 5 mm) om het warmte-uitwisselingsgebied in omgevingen met relatief hoge temperaturen te optimaliseren.

Vergelijking van belangrijke technische parameters

Zoals u in de bovenstaande tabel kunt zien, moet de afstand tussen de lamellen die groter worden beïnvloed de opslagtemperatuur maximaal, om te voorkomen dat vorstlagen de luchtdoorgangen worden vermeden. Het ontwerptemperatuurverschil (DTD) van lagetemperatuurverdampers van het DJ-type wordt doorgaans geregeld op 5°C tot 7°C , lager dan de 8°C tot 10°C van het DL-type, om een hoger relatief relatief te behouden tijdens snelvriesprocessen en om uitdrogingsverlies van voedsel te verminderen.

Verdamperstructuur en werkingsprincipe

Samenstelling van de kerncomponenten

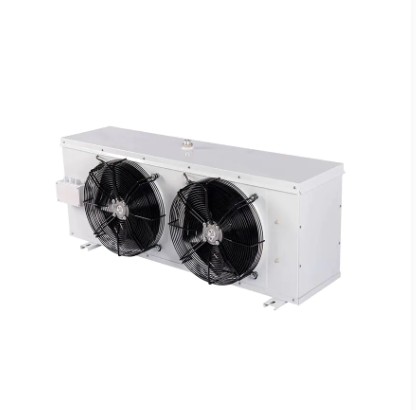

Industriële luchtkoelers bestaan voornamelijk uit vijf componenten: koelwarmtewisselaars, axiale ventilatoren, vloeistofverdelers, ontdooide apparaten en afvoerpannen . Verzadigd koelmiddel met lage temperatuur en lage druk komt de verdamper binnen via een thermostatisch expansieventiel, waarbij warmte wordt verdampt en geabsorbeerd in de warmtewisselaarbuizen. De ventilator dwingt lucht om over de vinoppervlakken te stromen, waardoor warmte uit de koude opslag wordt verwijderd om koeling te bereiken.

Factoren die de efficiëntie van de warmtewisseling beïnvloeden

Het feitelijk koeleffect van een verdamper wordt beperkt door meerdere factoren:

1. Luchtsnelheid en volume : Een onvoldoende luchtsnelheid leidt tot onvoldoende warmte-uitwisseling, terwijl een te hoge snelheid het energieverbruik van de ventilator en voedseloppervlakken kan uitdrogen. In industriële snelvriesopslag wordt de luchtsnelheid doorgaans ontworpen op 3 m/s tot 5 m/s.
2. Finse netheid : Hopen dat stof en olie de warmteoverdrachtscoëfficiënt met 15% tot 30% kunnen verminderen; regelmatig verwijderen is essentieel om de energie-efficiëntie te behouden.
3. Dikke van de vorstlaag : Wanneer de vorstdikte meer dan 3 mm bedraagt, neemt de thermische weerstand aan de luchtzijde aanzienlijk toe, waardoor de koelcapaciteit mogelijk met meer dan 20% beperkt; Tijdelijk ontdooien is verplicht.
4. Vloeistoftoevoer oververhit : Een goede oververhitting (doorgaans 3°C tot 8°C) voorkomt het vastlopen van de vloeistof in de compressor en zorgt voor een effectief gebruik van het warmtewisselingsgebied van de verdamper.

Selectieberekening en beoordeling van de warmtebelasting

Verdamper selectie kan niet uitsluitend op ervaring berusten; warmtebelastingberekeningen zijn verplicht. De totale warmtebelasting van een koudeopslag bestaat uit de volgende componenten:

• Warmtebelasting behuizing : Warmte die wordt beïnvloed via muren, daken en vloeren, evenredig met de isolatiedikte en het temperatuurverschil.
• Productwarmtebelasting : Warmte die vrijkomt bij het koelen of invriezen van producten, die ruim 60% van het totaal bij snelvriesopslag kan voorkomen.
• Ventilatie Warmtebelasting : Warmte die wordt binnengebracht door warme lucht van buitenaf wanneer de deuren van koude opslagplaatsen worden geopend of tijdens ventilatie.
• Warmtebelasting motor en verlichting : Warmte gegenereerde deur ventilatormotoren en verlichtingsarmaturen tijdens bedrijf.
• Personeel Bediening Warmtebelasting : Warmte afgegeven door werknemers tijdens werkzaamheden in de opslag.

De selectie moet bestaan uit een Veiligheidsmarge van 10% tot 15% gebaseerd op de berekende totale warmtebelasting om rekening te houden met extreem weer of schommelingen in de productomzet. Bovendien moet het nominale koelvermogen van de verdamper worden ondersteund op basis van de werkelijke bedrijfstijden (opslagtemperatuur, verdampingstemperatuur, condensatietemperatuur), waarbij de fabrikant bepaalde prestatiecurven als gecorrigeerde basis moet worden gebruikt.

Ontdooistrategieën en energie-efficiëntiebeheer

Vergelijken van conventionele ontdooide methoden

Aanbevelingen voor het instellen van de ontdooicyclus

De ontdooifrequentie moet dynamisch worden aangepast op basis van de openingsfrequentie van de deur, het vochtgehalte van het product en de bevriezingssnelheid van de verdamper. Voor snelvriesopslag onder -25°C wordt elke keer heetgasontdooiing aanbevolen 4 tot 6 uur , waarbij elke ontdooicyclus binnen 15 tot 20 minuten wordt gecontroleerd. Regelmatig ontdooien veroorzaakte schommelingen in de bewaartemperatuur die de voedselkwaliteit beïnvloeden; te lange intervallen tot ijsvorming, veroorzaakte luchtweerstand leiden en een verhoogde verbruik van de ventilator.

Installatie- en onderhoudsbenodigdheden

Een juiste installatie en regelmatig onderhoud zijn essentieel voor een goedkope werking van de verdamper op de lange termijn:

1. Installatiepositie : Luchtkoelers moeten boven of hoog op de zijwanden van de koelcel worden aanbevolen, met de luchtuitlaten in de richting van de deur om een uniforme verdeling van de luchtstroom te creëren en te voorkomen dat er directe koude lucht op de producten wordt geblazen.
2. Niveaukalibratie : De unit moet horizontaal worden geïnstalleerd; kantelen zal een slechte afvoer van het dooiwater veroorzaken, wat kan leiden tot waterophoping van overstroming in de afvoerbak.
3. Retourluchtklaring : Tenminste 300 mm Tussen de verdamper en de wanden van productstapels moet een ruimte voor retourlucht worden aangehouden om een onbelemmerde luchtcirculatie te beschermen.
4. Regelmatige schoonmaak : Maak de vinnen elk kwartaal schoon met zachte borstels of lagedrukwaterstralen om stof en olie te verwijderen; inspecteur van de ventilatorbladen op vervorming en de motorlagers op smering.
5. Lekdetectie en isolatie : Jaarlijkse luchtdichtheidscontroles uitvoeren op koelleidingen; Zorg ervoor dat de isolatielagen van de vloeistoftoevoer- en zuigleidingen intact blijven om koudeverlies en condensatie te voorkomen.

Opkomend Verdamper Technologietrends

Omdat de koelindustrie een hogere energie-efficiëntie en milieuvriendelijkheid eist, blijft de verdampertechnologie zich ontwikkelen:

• Variabele frequentie ventilatortechnologie : Door de ventilatorsnelheid aan te passen aan de werkelijke warmtebelasting, kunnen energiebesparingen van 20% tot 35% worden bereikt in vergelijking met ventilatoren met een vaste frequentie, terwijl schommelingen in de opslagtemperatuur worden verminderd.
• Nano-anticorrosiecoatings : Hydrofiele of anticorrosieve coatings op vinoppervlakken verleggende corrosie in zoutnevel en zure omgevingen, waardoor de nauwkeurigheid van de apparatuur met meer dan 30% wordt verlengd.
• CO₂ Transkritische systeemcompatibiliteit : Nu R744 (CO₂) komt steeds vaker voor in de logistiek bij lage temperaturen, vertegenwoordigers hogedrukbestendige verdamperontwerpen (tot 120 bar) een nieuwe technologische richting.
• Intelligente controle ontdooid : Het activeren van ontdooien op basis van vorstdiktesensoren van drukverschilsignalen, ter vervanging van traditionele getimed ontdooien, verminderen onnodige ontdooicycli en verbetering van de COP van het systeem.

Deze technologieën verlagen niet alleen de bedrijfskosten voor koude opslag, maar spelen ook in op de wereldwijde industriële trends in de richting van vermindering van de CO2-uitstoot van koudemiddelen en verbetering van de energie-efficiëntie.
